ISW、ISWH、ISWY、ISWHB系列单级单吸卧式管道离心泵

一、ISW卧式管道离心泵产品概述
ISW卧式管道离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压 及设备配套，使用温度T≤80℃高效节能、性能可靠、安装使用方便等特点，ISWH不锈钢离心泵适合输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体。
二、不锈钢离心泵主要用途
1、ISW型卧式清水离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2、ISWR型卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB型卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。
三、ISW不锈钢管道泵型号意义
例如：ISW100-160IA
ISW：卧式单级单吸离心泵
100：进出口口径mm
160：名义叶轮直径mm
I：大流量
A：叶轮切削一次
ISW型卧式离心泵结构说明：1.Y系列电动机：直接与水泵联结传递动力，采用上海名牌电机配套。 2.泵轴：为电机加长轴，确保了轴的同心，使用运行平稳，无噪音和振动现象。3.挡水圈：防止因密封漏水而使电机进水。 4.机械密封圈：采用不锈钢、硬质合金、氟橡胶等材料制成，耐磨损，无泄露，运行寿命长。 5.放气塞：确保泵的正常维护6.取压塞；安装压力表及真空表，以监控泵的正常高效运行。7.叶轮：采用优秀水力模型设计而成，高效节能。

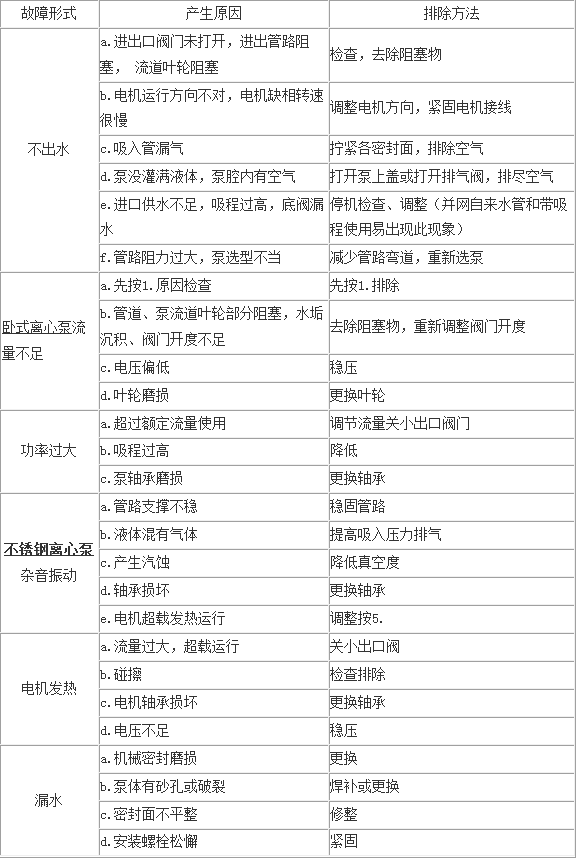

四、不锈钢管道离心泵故障原因及解决方案

五、卧式管道离心泵安装方式
硬性联接安装示意图
1、进口球阀；2、进口挠性接头；3、进口直管取压段；4、出口闸阀；5、出口挠性接头；6、出口直管取压段；7、泵；8、泵底座；9、基础台
柔性联接安装示意图
1、进口球阀；2、进口挠性接头；3、进口直管取压段；4、出口闸阀；5、出口挠性接头；6、出口直管取压段；7、泵；8、泵底座；9、隔振器；10、基础台
六、特别说明
7.5KW以下水泵可配隔震垫直接安装在基础上。
7.5KW以上时，可与浇铸基础直接安装，亦可采用我单位IS联接板配合隔震器安装、隔震器的安装方法同ISG泵配套的隔震器的尺寸，与ISG系列中相同规格水泵的隔震器尺寸相同。
安装说明
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种（见联接方式）。
七、工作条件
1、吸入压力≤1.0MPa，或泵系统工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤
1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于
1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
