GDL型立式多级管道泵

GDL多级管道泵概述
GDL立式多级管道离心泵是本公司在结合用户的使用要求及消防有关标准，并根据JB/TQ6435.2-92标准设计制造的新一代产品。
GDL多级管道离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装在管路中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以它还具有运行平稳等优点，而且轴封采用耐磨机械密封，无泄露，使用寿命长。
为了能更好的满足用户的要求，本公司还开发了出水口位于上部的GDLS型，其进出口可以有不同的相对位置（0°、90°、180°）安装，使用方便。

为了使用户能安全、可靠的使用该型泵，本公司特别研制了便拆式结构型，它除具有GDL、GDLS的一切优点外，为您更换机械密封等易损件提供了方便、快捷、省力的途径，使GDL管道离心泵无忧运行与维护。
GDL管道离心泵应用范围
GDL管道离心泵主要适用于高压运行系统中冷热清水的循环和增压，高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
工作条件
１、本型多级管道泵可输送清水或物理化学性质类似于清水的液体。 液体温度：-15οC~+120οC。
２、工作压力：工作压力 <2.5MPa，即系统压力=入口压力+闭阀工作时的压力<2.5MPa
３、周围环境的温度应低于40οC，相对湿度不超过95%。
４、输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊的材料满足使用要求。
立式多级泵型号意义：
例如：25GDL2-12×5
25：进出口口径(mm)
GDL：立式多级泵
2：额定流量(m3/h)
12：单级扬程（m）
5：级数（叶轮数量）

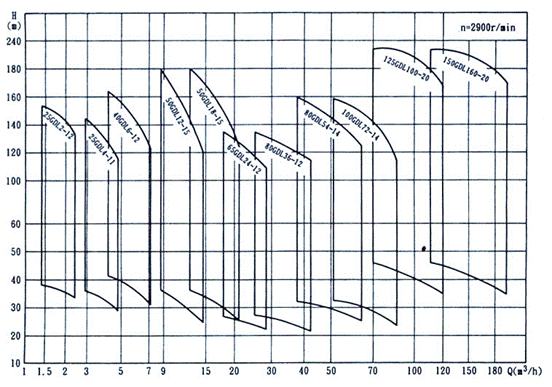

GDL立式多级泵性能谱图

注：多级泵性能参数是以水位测试介质获得的，如果输送的介质密度和黏度发生变化，性能谱图会发生略微调整。

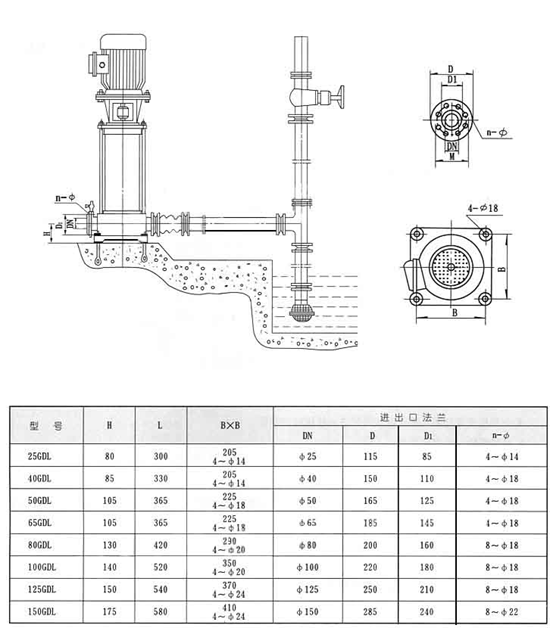

GDL立式管道离心泵安装尺寸及示意图（此示意图是引水示意图）
